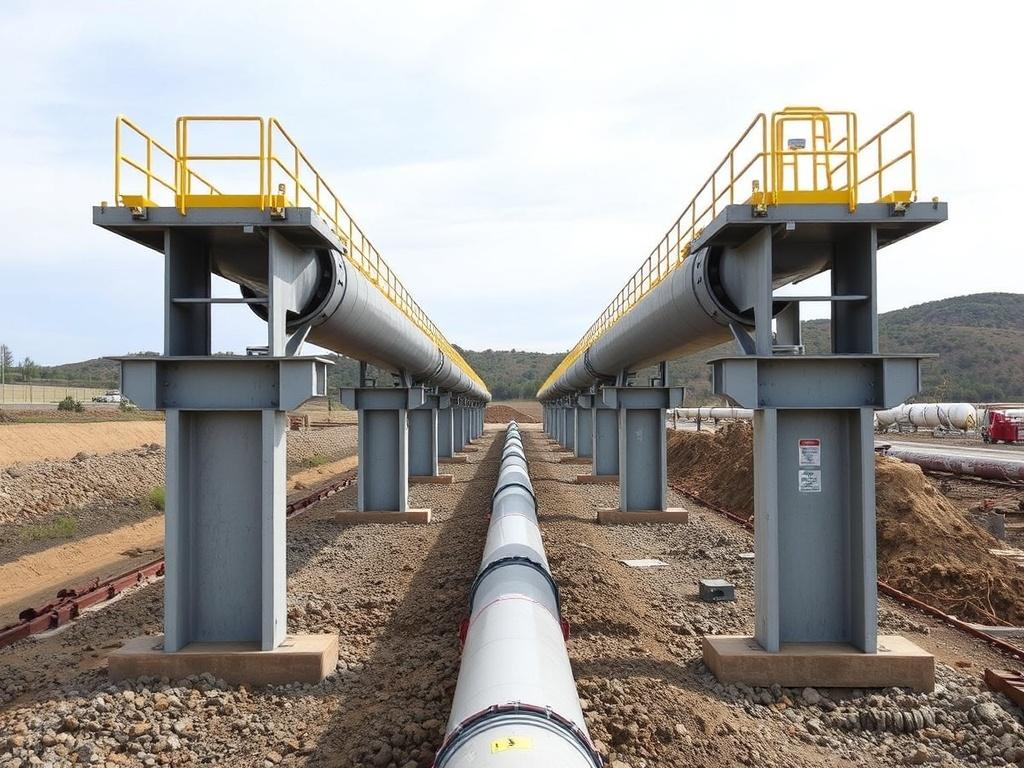

Опоры трубопроводов — это не просто железки под трубой. Это элементы, которые задают поведение всей трассы: допускают тепловое удлинение, гасит вибрации, берут на себя вес среды и изоляции, а в аварийной ситуации помогают не допустить разрушения. В этой статье я расскажу, какие опоры существуют, как их правильно подбирать и куда чаще всего допускают ошибки при проектировании и монтаже. Будет и полезная таблица с примерными расстояниями между опорами, и практические списки для монтажа и обслуживания.
Зачем нужны опоры и какие функции они выполняют
Первая задача опоры — держать трубу. Но это только видимая часть. Опора также ограничивает перемещения в нужных направлениях, передает нагрузку на конструкцию, компенсирует тепловые удлинения и снижает динамические воздействия от насоса, потока или ветра. От правильного выбора опор зависит не только долговечность трубопровода, но и безопасность сооружения в целом.
Важно понимать разницу между функциями: есть опоры трубопроводов, которые фиксируют положение в пространстве, и есть те, что допускают скольжение. Анкеры, например, удерживают трубопровод от движения; скольжения обеспечивают свободное удлинение при нагреве. Комбинация этих элементов на трассе и определяет, как труба поведет себя при эксплуатации.
Типы опор: обзор и где применяются
Типы опор можно разделить по назначению и конструкции. Я перечислю основные и поясню, где их лучше использовать. Это поможет не путать подвес с анкером и не ставить неподвижную опору там, где нужна подвижная.
- Анкер (жёсткая опора): фиксирует трубу в одном месте во всех направлениях. Используется у входов в оборудование, на границах температурных зон, рядом с фланцами.
- Скользящая опора: допускает осевое перемещение трубы с минимальным трением. Часто оснащается вкладышами из PTFE или графита.
- Подвесные опоры: применяются при невозможности установить опору снизу — на перекрытиях или при подвесных трассах. Могут быть с виброизоляцией.
- Роликовые опоры: для крупных диаметров, где нужны большие перемещения и минимальное трение.
- Пятки и опорные стержни: простые элементы для коротких пролетов и временных креплений.
- Комбинированные опоры: включают несколько функций — например, вертикальная регулировка и возможность скольжения по оси.
Каждый тип связан со своими требованиями по материалам, антикоррозионной защите и монтажу. Не стоит экономить на вкладышах и крепежных деталях — их замена в уже эксплуатируемой трассе обычно оборачивается дорого.
Материалы, износ и антикоррозионная защита
Опоры изготавливают из углеродистой стали, нержавеющей стали, чугуна, иногда из композитов. Выбор материала зависит от окружающей среды, температуры и агрессивности переносимой среды. Для наружных трасс обязательно добавляют защитные покрытия: окраску, огнезащиту, горячее цинкование. Внутренние поверхности опор редко требуют сложной обработки, но контакт с кислой средой заставляет выбирать нержавейку или композиты.
Критично думать о точках контакта. Металл по металлу — это коррозия и шум. Вкладыши из полиамида, PTFE или графита снижают трение, защищают от коррозии и продлевают ресурс опоры. Для сильно вибрационных труб используют виброизолирующие элементы из резины или пружинные подвесы.
Тепловое расширение: как опоры помогают контролировать деформации
Трубы удлиняются при нагреве. Если это движение не учесть, напряжения в стенке вырастут, уплотнения начнут подтекать, фланцы деформируются. Здесь на сцену выходят скольжения, направляющие и компенсаторы. Компенсатор решает часть проблемы, но без правильно расставленных опор движение не будет управляемым.
На длинных горизонтальных участках обычно ставят фиксированные опоры в начале и в конце зон между компенсаторами, а скользящие в промежутке. Вертикальные трассы требуют подвесов с расчетом на полный прогиб линии и изменение длины при температурных колебаниях.
Примерные рекомендации по шагу опор
Ниже приведена ориентировочная таблица с типичными расстояниями между опорами для стальных труб при нормальных условиях. Это не норматив, а практическая подсказка — точный шаг определяют по расчету с учетом веса, теплоизоляции, температуры и ветровых нагрузок.
| Условный диаметр трубы, мм | Типичный шаг опор, м | Примечание |
|---|---|---|
| 15–25 | 1,2–2,0 | Малые диаметры, легкие трассы |
| 32–50 | 1,5–2,5 | Частая изоляция увеличивает вес |
| 65–100 | 2,0–3,5 | Средние диаметры для паровых и водяных линий |
| 125–200 | 3,0–5,0 | Большие трубопроводы, часто требуют роликов |
| 250–400 | 4,0–6,0 | Инженерный расчет обязателен |
| >400 | По расчёту | Специализированные конструкции |
Если трубопровод работает при повышенных температурах, шаг уменьшают: для паровых линий и горячей воды часто используют диапазон в 30–50 процентов меньше. Также учитывают дополнительные нагрузки: снег, лёд, ветровые усилия, вибрацию от насосов и компрессоров.
Ошибки проектирования и монтажа — чего лучше избегать
Частые ошибки повторяются из проекта в проект. Кто-то сэкономил на вкладышах, кто-то забывает о компенсации температурных удлинений. Ниже выделю самые опасные промахи и объясню, почему они приводят к проблемам.
- Отсутствие или неправильное расположение анкеров. Если трубу нигде не зафиксировать, компенсаторы и изгибы начнут работать не так, как задумано.
- Неправильный выбор типа опоры. Жёсткую опору ставят там, где нужна подвижная, и наоборот.
- Игнорирование виброизоляции при подключении к оборудованию. Результат — ускоренный износ, шум, появление трещин в опорах и соединениях.
- Недостаточная коррозионная защита. Внешняя агрессия медленно, но верно съедает опору, и это внезапно проявляется через несколько лет.
- Неправильное выполнение сварных швов и креплений. Слабые места именно здесь приводят к отказам.
Каждая ошибка умножается: небольшой люфт на одном участке вызывает перераспределение нагрузок и перегрузку соседних опор. Поэтому диагностика трассы должна быть системной.
Монтаж и обслуживание — практические рекомендации
Монтаж опор часто выглядит простым, но нюансов много. Начинают с геометрии: проверяют горизонтальность, дистанции до соседних элементов и возможность обслуживания. Затем устанавливают вкладыши, антикоррозионную защиту и уплотнения. Завершающий этап — регулировка под действующим весом трубы, не в пустом состоянии.
Профилактика включает визуальный осмотр, проверку на коррозию и люфт, контроль состояния вкладышей и резьбовых соединений. Особенно внимательно следят за опорами в агрессивных средах и в местах, куда попадает вода. Периодичность осмотров зависит от условий эксплуатации, но в большинстве промышленных объектов проверка минимум раз в год — это норма.
Контрольные точки при обслуживании
Перед каждым плановым обслуживанием стоит пройти чек-лист и оценить состояние опор. Ниже — базовый список пунктов, который поможет не пропустить важное.
- Отсутствие трещин и деформаций в сварных соединениях.
- Состояние вкладышей и наличие зазоров, влияющих на движение.
- Целостность антикоррозионного покрытия и следы коррозии.
- Плотность болтовых соединений и отсутствие выдавливания крепежа.
- Отсутствие посторонних нагрузок — монтажных остатков, скоплений земли и льда.
Нормативы и расчёт: что нужно знать инженеру
Проектирование опор опирается на отраслевые нормативы и стандарты. Это могут быть национальные СНиП и ГОСТ, а также международные требования API и ASME для специфичных объектов. Однако даже при соблюдении стандартов важно делать модель нагрузки и проверять опоры на прочность и устойчивость с реальными граничными условиями.
Расчет включает статические нагрузки от массы трубы, динамические нагрузки, температурные напряжения и воздействие внешней среды. Во многих случаях приходится моделировать систему в программных средствах, чтобы предсказать поведение трассы при аварийных ситуациях.
Советы по выбору опор для конкретного проекта
При выборе опор всегда начинайте с условий: диаметр, масса изоляции, рабочая температура, агрессивность среды, частота вибрации и требования по обслуживанию. От этого зависят материал, тип вкладыша и конструкция. Подумайте о жизненном цикле: иногда более дорогая опора сегодня экономит большие деньги на ремонте завтра.
Также учитывайте монтажный цикл и сроки. Бывает выгоднее выбрать модульную опору с быстрой регулировкой, чем долго переделывать фиксированные элементы на объекте.
Заключение
Опоры трубопроводов — это сердце трассы, которое часто остается за кадром, пока не случится проблема. Правильно выбранная опора решает массу задач: выдерживает нагрузки, управляет деформациями, облегчает обслуживание и продлевает срок службы трубопровода. Подходите к выбору системно: учитывайте условия эксплуатации, используйте качественные материалы и не экономьте на деталях, от которых зависит безопасность и надежность. Чёткий проект, грамотный монтаж и регулярная профилактика — вот три шага к трубо-проводной системе, которая будет служить долго и без сбоев.
